2.3 耐溫顏填料的選擇

　　耐溫填料需具備耐高溫、導(dǎo)熱率低、相對(duì)密度小、粒徑分布合理等特點(diǎn)，該類涂料不宜使用氧化鋅、輕質(zhì)碳酸鈣和立德粉。溫度上限設(shè)計(jì)為600℃，耐溫顏填料最低耐受溫度不低于600℃。金紅石型鈦白粉R930的熔點(diǎn)達(dá)1855℃，具有高光澤度、良好的遮蓋力和著色力，且易分散、耐久性好。高嶺土熔點(diǎn)為1780℃，滑石粉熔點(diǎn)1500℃以上，滑石粉可提高涂層熱彈性和抗龜裂性，巖棉纖維質(zhì)地柔軟，細(xì)而富有彈性，加入合適長(zhǎng)度的巖棉纖維可防止、減少涂層干燥過程中收縮龜裂和高溫下開裂，提高機(jī)械強(qiáng)度。膨脹珍珠巖為白色粉末，為了保持涂層平整度，選用粒徑300～400目，耐火溫度達(dá)1580～1770℃。海泡石是低密度、低導(dǎo)熱率的不燃性材料，可改善涂料穩(wěn)定性，減少有機(jī)增稠劑用量，在350℃高溫下，結(jié)構(gòu)不發(fā)生變化，耐溫達(dá)1500～1700℃，可對(duì)水玻璃類無機(jī)基料改性提高耐水性，選用1000目材料。復(fù)合型涂料中含有少量的乳液，對(duì)耐溫有影響，故添加部分熔點(diǎn)較低的高溫漆用玻璃粉，可滿足500～1100℃下持久耐高溫。當(dāng)有機(jī)物分解失去成膜特性時(shí)，玻璃料在高溫狀態(tài)下熔融與溶解形成玻璃體，與無機(jī)物料相互作用形成共熔物質(zhì)，替代有機(jī)成膜物繼續(xù)發(fā)揮對(duì)顏料和基體的粘附成膜性，組成表面更加致密的涂層，承受高溫下的耐熱、抗氧化等作用，選擇350、500、650℃下會(huì)分別發(fā)生熔融的玻璃粉，用量為3%～6%。納米二氧化鈦具有三維網(wǎng)狀結(jié)構(gòu)、特殊光學(xué)性能、大的比表面積、極高的活性，可改善開罐效果，在涂料干燥時(shí)形成網(wǎng)狀結(jié)構(gòu)，提高強(qiáng)度、光潔度和抗沾污性，保持涂料不退色，能對(duì)涂料形成屏蔽作用，抗紫外老化和熱老化，提高涂料的隔熱性能。

　　2.4 助劑的選擇

　　成膜助劑用量雖少，但作用顯著，可改善生產(chǎn)工藝、改進(jìn)涂層質(zhì)量。要選擇不含溶劑、環(huán)境友好型的助劑與基料相配，以達(dá)到低味或無味，不含甲醛、環(huán)保等特點(diǎn)。乳液的pH值在7~8，水玻璃pH值在12~13，混合時(shí)乳液易被破壞。LOPONST穩(wěn)定劑是一種緩和的表面活性劑，它能吸附在乳液及水玻璃顆粒表面，避免破乳、團(tuán)聚，提高貯存穩(wěn)定性，減少增稠現(xiàn)象，添加量為0.2%~0.6%。Hydropalat188A親油的低HLB的含羥基潤(rùn)濕分散劑可吸附在無機(jī)粒子表面，保護(hù)硅溶膠，改善穩(wěn)定性，用量為0.2%，可使涂料儲(chǔ)存期達(dá)6個(gè)月以上。Hydropalat306保護(hù)劑，可增加對(duì)乳液的保護(hù)，改善穩(wěn)定性差的乳液，穩(wěn)定乳膠體系。為盡可能減少VOC，又滿足涂料常規(guī)性能，流變助劑的選擇尤為重要，選擇無溶劑牛頓型非聚氨酯類流平劑DSX3000，不含礦物油的消泡劑foamasterNXZ和零VOC無溶劑締合型增稠劑DSX3256搭配。從環(huán)保角度選擇無機(jī)防腐、防霉劑，無機(jī)防腐劑QDTS-H和RHA-ZM復(fù)配使用，可使涂料的防霉性達(dá)到0級(jí)。QDTS-H的添加量為0.3%~0.5%時(shí)，可滲透到混凝土內(nèi)部的毛細(xì)孔壁上，與空氣和基底中的水分產(chǎn)生化學(xué)反應(yīng)，固化在毛細(xì)孔的內(nèi)壁及表面，起到防腐斥水作用;RHA-ZM是安全、高效、廣譜無機(jī)防霉劑，添加量為0.5%~1%時(shí)，對(duì)大多數(shù)霉菌、細(xì)菌有明顯抑殺效果，持效期長(zhǎng)，分解溫度大于350℃，有阻燃性。瓦克公司的pH調(diào)節(jié)劑SILRESBS16是特殊的合成有機(jī)硅水溶液，用量0.05%~1.0%，不含有機(jī)揮發(fā)物，主要成分甲基硅醇鉀在水中電離形成OH-，可調(diào)節(jié)pH值，甲基硅醇鉀在涂料成膜干燥時(shí)與空氣中的CO2反應(yīng)，生成硅樹脂和碳酸鉀，無有機(jī)物排放，能提高涂料的耐水性和耐擦洗性[12]。

　　3·無機(jī)建筑涂料的性能

　　按相關(guān)標(biāo)準(zhǔn)對(duì)制備的無機(jī)建筑涂料性能進(jìn)行測(cè)試，結(jié)果見表6～表8。測(cè)試結(jié)果表明，所制備的無機(jī)建筑涂料達(dá)到了設(shè)計(jì)要求，即低VOC含量、A2級(jí)不燃、耐霉菌性達(dá)到0級(jí)。

　　

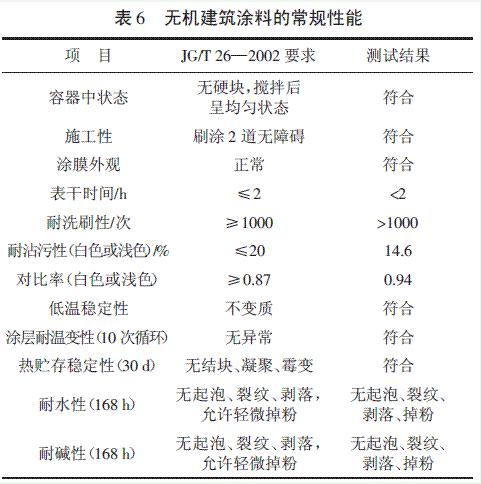

　表6 無機(jī)建筑涂料的性能

　　

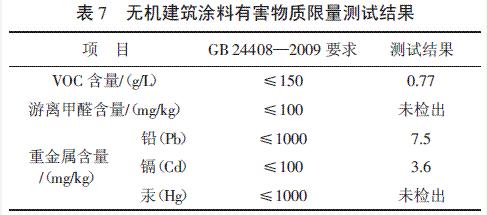

 表7 無機(jī)建筑涂料有害物質(zhì)限量測(cè)試結(jié)果

　　

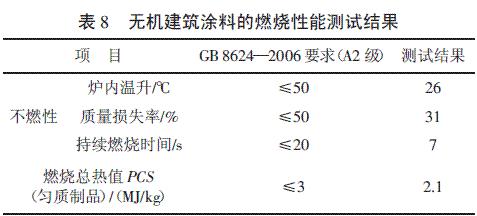

 表8 無機(jī)建筑涂料的燃燒性能測(cè)試結(jié)果

　　由表7可見，無機(jī)建筑涂料的VOC含量為0.77g/L，小于1g/L，屬于低VOC含量。

　　由表8可見，按GB8624—2006燃燒性能分類，無機(jī)建筑涂料屬A2級(jí)不燃。

　　4·結(jié)語

　　以無機(jī)硅酸鉀、硅溶膠為主要成膜物，添加少量低VOC純丙乳液制備的無機(jī)-有機(jī)復(fù)合體系并配合適當(dāng)耐高溫的顏填料制得的復(fù)合無機(jī)涂料，兼具無機(jī)涂料和有機(jī)涂料的優(yōu)點(diǎn)，原料來源豐富、價(jià)格低廉、綜合性能優(yōu)良。性能測(cè)試結(jié)果表明，所制備的無機(jī)建筑涂料達(dá)到了設(shè)計(jì)要求，其性能符合JG/T26—2002標(biāo)準(zhǔn)要求;同時(shí)，其VOC含量為0.77g/L，屬低VOC含量，對(duì)環(huán)境無污染，符合GB24408—2009要求;具有一定耐火極限，符合GB8624—2006規(guī)定的A2級(jí)不燃要求;耐霉菌性達(dá)到0級(jí)。其成本遠(yuǎn)低于同類進(jìn)口產(chǎn)品，可廣泛用于高層建筑和公共建筑等，社會(huì)經(jīng)濟(jì)效益十分明顯。

　　參考文獻(xiàn)：

　　[1]王亞峰.水玻璃無機(jī)涂料的研制及發(fā)展趨勢(shì)[J].科技傳播，2011(4)：80-81.

　　[2]張軍科.水性防火涂料的研究進(jìn)展[J].涂裝與電鍍，2008(3)：19-23.

　　[3]施養(yǎng)杭，吳澤進(jìn).建筑防火涂料的研究與發(fā)展[J].四川建筑科學(xué)研究，2012，38(2)：187-190.

　　[4]張小良，沈恒根.復(fù)合無機(jī)防火涂料優(yōu)配研究[J].中國(guó)安全科學(xué)學(xué)報(bào)，2007，17(11)：107-1112.

　　[5]田和保，張超燦，吳立力.硅溶膠與硅酸鉀(鈉)混合物體系單組分涂料的穩(wěn)定性[J]，涂料工業(yè)，2010，40(6)：13-17.

　　[6]張雪芹，徐峰.無機(jī)建筑涂料的研究與發(fā)展[J].新型建筑材料，2004(7)：33-37.

　　[7]禹良才，劉延成.水玻璃有機(jī)硅丙烯酸酯乳液復(fù)合內(nèi)墻涂料的研制[J].湘潭師范學(xué)院學(xué)報(bào)：自然科學(xué)版，2005，27(2)：40-41

　　.[8]馬永強(qiáng)，馬宏，楊保平，等.硅溶膠-苯丙乳液復(fù)合外墻涂料的研制[J].現(xiàn)代涂料與涂裝，2011，14(3)：34-36.

　　[9]何元.優(yōu)質(zhì)0-VOC涂料的開發(fā)及性能[J].上海建材，2008，27(1)：27-28.

　　[10]孟繁需.凈味低VOC乳膠漆的市場(chǎng)需求以及研發(fā)動(dòng)向[J].上海涂料，2008，46(10)：46-48.

　　[11]李春軒，張海寶，李育薩，等.納米SiO2改性苯丙復(fù)合涂料制備及性能研究[J].涂料工業(yè)，2010，40(2)：34-36.

　　[12]沙圣剛，劉雙華，婁克旺.新型多功能pH調(diào)節(jié)劑在水性涂料中的應(yīng)用[J].中國(guó)涂裝，2011，26(1)：26-27.

　　



　　掃描關(guān)注“中國(guó)涂料采購(gòu)網(wǎng)”官方微信(訂閱號(hào)：icoat2014)，回復(fù)“鈦白粉市場(chǎng)分析”將會(huì)獲得更多鈦白粉行業(yè)分析報(bào)告，回復(fù)“涂料”將會(huì)獲得更多涂料行業(yè)熱點(diǎn)資訊，回復(fù)“鈦白粉價(jià)格”將會(huì)及時(shí)掌握每天鈦白粉價(jià)格，不用電腦也能讓您隨時(shí)隨地掌握行業(yè)熱點(diǎn)。
