【中國涂料采購網(wǎng)】：沈春林1，褚建軍1，王瑩2

　　(1.蘇州中材非金屬礦工業(yè)設(shè)計研究院有限公司，江蘇蘇州215004;2.深圳建筑科學(xué)研究院有限公司，廣東深圳518049)

　　摘要：介紹了環(huán)氧樹脂防水涂料的國內(nèi)外發(fā)展現(xiàn)狀、市場應(yīng)用情況、性能要求以及《環(huán)氧樹脂防水涂料》行業(yè)標(biāo)準(zhǔn)的立項背景、標(biāo)準(zhǔn)制定依據(jù)以及標(biāo)準(zhǔn)的主要內(nèi)容。

　　關(guān)鍵詞：環(huán)氧樹脂防水涂料;行業(yè)標(biāo)準(zhǔn);標(biāo)準(zhǔn)制定

　　文章編號：1007-497X(2014)-02-0031-05中圖分類號：TU56+1.65文獻標(biāo)識碼：A

　　根據(jù)工信廳科[2010]74號文下達的“2010年第一批行業(yè)標(biāo)準(zhǔn)制修訂計劃”，《環(huán)氧樹脂防水涂料》被列入編制計劃，標(biāo)準(zhǔn)計劃編號為2010—0588T—JC，由蘇州中材非金屬礦工業(yè)設(shè)計研究院有限公司、建筑材料工業(yè)技術(shù)監(jiān)督研究中心、廣州科化防水防腐補強有限公司、深圳建筑科學(xué)研究院有限公司負責(zé)組織有關(guān)生產(chǎn)企業(yè)、質(zhì)檢機構(gòu)、科研院所等起草，目前正在進行報批?，F(xiàn)將環(huán)氧樹脂防水涂料的產(chǎn)品性能、國內(nèi)外應(yīng)用情況，行業(yè)標(biāo)準(zhǔn)制定的原則、目的及標(biāo)準(zhǔn)主要內(nèi)容作一介紹。

　　1·標(biāo)準(zhǔn)立項背景

　　1.1 產(chǎn)品組成及特點

　　環(huán)氧樹脂防水涂料是近10年發(fā)展起來的一種新型防水材料，它以雙酚A環(huán)氧樹脂、活性稀釋劑、改性劑為主要成分，與改性胺類固化劑反應(yīng)后，生成具有三維立體網(wǎng)狀結(jié)構(gòu)的固結(jié)體。環(huán)氧樹脂固化后具有優(yōu)良的物理力學(xué)性能和耐老化、耐凍融、耐腐蝕性能，無毒、無污染，符合環(huán)保要求，已在建筑工程(特別是地下工程)、高速鐵路、高速公路、水工、水利領(lǐng)域得到推廣應(yīng)用。

　　環(huán)氧樹脂防水涂料具有以下性能特點：1)粘結(jié)力強，對被粘的基面如新混凝土、瀝青混凝土、卷材、聚氨酯涂料、聚脲、碳纖維布、鋼板等均有突出的粘結(jié)力，并能固結(jié)松散的基面材料。2)在無明水的潮濕基面具有很好的滲入固結(jié)特性，濕粘結(jié)強度較高，可在潮濕基面施工且施工工藝簡單。3)能短時耐受180℃攤鋪瀝青混凝土。4)具有良好的施工性，在形狀復(fù)雜的基面上施工非常便捷，無需做找平層。5)具有優(yōu)良的抗凍融、耐老化和抗腐蝕性能，收縮率小。6)固結(jié)體無毒、無污染，符合環(huán)保要求。7)具有滲透性的產(chǎn)品滲透能力強，可滲入混凝土內(nèi)2mm以上，形成植根式的涂層，滲入部分形成犬牙交錯的不規(guī)則固結(jié)層，使混凝土的強度提高30%以上。滲透性涂層還可避免界面上的應(yīng)力集中，既具有防水功能又提高了固結(jié)層的抗剝離能力。

　　1.2 國內(nèi)外發(fā)展現(xiàn)狀

　　在國外，環(huán)氧樹脂用作防水涂料始于20世紀(jì)60年代初，繼美國之后，歐洲、前蘇聯(lián)、日本、韓國、新加坡、香港等亦在防水工程中使用該材料。20世紀(jì)80年代，水電部組織專家去美國考察，發(fā)現(xiàn)洛杉磯碼頭混凝土樁的環(huán)氧樹脂防水涂料使用18年未見老化跡象，對環(huán)氧樹脂的耐久性給予了充分肯定。90年代，香港地鐵開始大量應(yīng)用環(huán)氧樹脂防水涂料。2006年，環(huán)氧樹脂防水涂料又被應(yīng)用于法國橋梁工程。

　　在國內(nèi)，20世紀(jì)70年代，中科院廣州化學(xué)所首先開始滲透型環(huán)氧樹脂防水補強材料的研究，中國水利水電科學(xué)院、長江科學(xué)院、武漢大學(xué)等十幾家科研單位相繼投入該項目的研發(fā)和應(yīng)用。廣州科化防水防腐補強有限公司在中科院廣化所專利技術(shù)的基礎(chǔ)上開發(fā)的高滲透改性環(huán)氧樹脂防水涂料通過了建設(shè)部的鑒定，被列為全國推廣項目，并獲科技部國家重點新產(chǎn)品證書。20世紀(jì)70年代，環(huán)氧樹脂防水涂料首先在水電大壩的防水工程中應(yīng)用，效果較好。環(huán)氧樹脂防水涂料現(xiàn)已廣泛用于水電大壩、交通、建筑和文物保護領(lǐng)域，特別是橋梁、地鐵、隧道、大壩和房屋的防水，其用量每年以兩位數(shù)增長。目前，國內(nèi)生產(chǎn)環(huán)氧樹脂防水涂料有中科院廣州化學(xué)所、中國水利水電科學(xué)院、長江科學(xué)院、武漢大學(xué)等數(shù)十個單位。

　　1.3 市場應(yīng)用

　　近10年來，環(huán)氧樹脂防水涂料在產(chǎn)品、技術(shù)及施工工藝方面逐步成熟，得到了快速的發(fā)展。已制定并實施的CJJ139—2010《城市橋梁橋面防水工程技術(shù)規(guī)程》、JGJ/T212—2010《地下工程滲漏治理技術(shù)規(guī)程》和GB50208—2011《地下防水工程質(zhì)量驗收規(guī)范》，都將環(huán)氧樹脂防水涂料列入技術(shù)規(guī)程、規(guī)范之中，對該產(chǎn)品的推廣和使用起到了推動作用。據(jù)不完全統(tǒng)計，2011年，我國環(huán)氧樹脂防水涂料的銷售量近2000余t，預(yù)計2013年銷售量為3000余t。環(huán)氧樹脂防水涂料的主要應(yīng)用領(lǐng)域如下：1)公路、高速公路、大橋混凝土路面與瀝青混凝土路面之間的粘結(jié)與防水防腐。2)客運專線橋面、地鐵高架路段、地鐵大開挖路段及車站、人行通道頂板與側(cè)墻二級防水設(shè)防中用于基面防水并與卷材粘結(jié)，亦可作為一道設(shè)防用于多層建筑屋面及廚衛(wèi)間的防水。3)新舊混凝土之間的粘結(jié)、樁頭防水與粘結(jié)、大體積混凝土構(gòu)件澆注，特別是水庫大壩壩體澆注，無須鑿毛即可實現(xiàn)新舊混凝土的粘結(jié)以消除冷縫。4)混凝土梁、板、柱間補強時原混凝土結(jié)構(gòu)與鋼板或碳纖維布之間的粘結(jié)與防水。5)水庫大壩泄洪洞、溢流面或化工車間地面使用環(huán)氧砂漿或聚脲作保護層時用作底涂。6)公路及高速公路缺陷、微細裂縫及凍害的修復(fù)。7)混凝土的界面處理。8)地鐵、城際軌道盾構(gòu)管片的防腐與防水。9)地下工程、隧道工程的滲漏治理。

　　2·標(biāo)準(zhǔn)制定的目的

　　目前國內(nèi)尚沒有環(huán)氧樹脂防水涂料相關(guān)的國家或行業(yè)標(biāo)準(zhǔn)，國際上也沒有相關(guān)的標(biāo)準(zhǔn)，國外僅有一些試驗結(jié)果和參考資料，國內(nèi)外廠家生產(chǎn)的產(chǎn)品執(zhí)行的都是企標(biāo)，影響了產(chǎn)品的推廣使用。本標(biāo)準(zhǔn)的主要內(nèi)容是對環(huán)氧樹脂防水涂料的產(chǎn)品性能提出要求，規(guī)定產(chǎn)品的范圍、分類、要求、試驗方法、檢驗規(guī)則以及標(biāo)志、包裝、運輸和貯存等內(nèi)容。標(biāo)準(zhǔn)的制定可以規(guī)范市場，有利于提高產(chǎn)品質(zhì)量、保證工程質(zhì)量、促進產(chǎn)業(yè)發(fā)展。

　　3·試驗項目設(shè)置及標(biāo)準(zhǔn)要求

　　3.1 標(biāo)準(zhǔn)項目設(shè)置

　　本標(biāo)準(zhǔn)適用于以環(huán)氧樹脂為主要組分，與固化劑反應(yīng)后生成的具有防水功能的雙組分反應(yīng)型涂料，明確產(chǎn)品特征為雙組分涂料，主要成分是環(huán)氧樹脂與改性胺類固化劑，成膜原理是環(huán)氧樹脂與改性胺類固化劑反應(yīng)成膜。

　　本標(biāo)準(zhǔn)規(guī)定的物理力學(xué)性能，主要考慮了產(chǎn)品本身的物理力學(xué)性能(包括基本性能、耐久性)要求、工程使用時對環(huán)境的要求、產(chǎn)品的使用功能、產(chǎn)品質(zhì)量控制與施工要求，同時參照了國內(nèi)外同類產(chǎn)品標(biāo)準(zhǔn)與技術(shù)資料，最終確定了9個項目，比較全面地反映了環(huán)氧樹脂防水涂料的特性：1)施工過程的控制項目有外觀和黏度;2)成品質(zhì)量要求有固體含量和柔韌性;3)施工性要求有表干時間和實干時間;4)工程使用時對環(huán)境的要求為耐化學(xué)介質(zhì)性能;5)規(guī)定產(chǎn)品使用功能和特性的項目有粘結(jié)強度、抗?jié)B壓力、抗沖擊性;6)部分產(chǎn)品具有滲透性，混凝土滲透深度項目作為可選項目，其試驗方法放于附錄中。

　　在上述9項指標(biāo)中，以下幾項對環(huán)氧樹脂防水涂料來說是比較重要的，或者是有別于其他防水材料要求的。

　　1)粘結(jié)強度。標(biāo)準(zhǔn)規(guī)定了環(huán)氧樹脂防水涂料在各種條件下與混凝土基面粘結(jié)牢固的程度，包括在干燥基面、潮濕基面的粘結(jié)強度，以及經(jīng)浸水處理和熱處理后的粘結(jié)強度。涂料與基層的粘結(jié)性能越好，涂層越不易脫落，其防止竄水的性能也越好。

　　2)涂層抗?jié)B壓力。該指標(biāo)反應(yīng)了環(huán)氧樹脂防水涂料成膜以后的防水性能，這是環(huán)氧樹脂防水涂料作為防水材料最重要的指標(biāo)之一，用抵抗水的壓力值來表示。

　　3)抗沖擊性。該指標(biāo)主要考核在一定的使用環(huán)境下涂層承受外部沖擊的能力。環(huán)氧樹脂防水涂料雖然是一種剛性防水涂料，但也應(yīng)具有一定的柔韌性，有一定的耐沖擊性能。

　　4)滲透性。環(huán)氧樹脂防水涂料可以沿混凝土表面的毛細孔、微孔隙和微裂紋自外而內(nèi)滲入混凝土內(nèi)一定深度，具有填充和封閉孔隙的能力。涂料對混凝土的滲透深度越大，對混凝土的保護和防水效果越好。

　　3.2 技術(shù)要求

　　3.2.1 外觀

　　產(chǎn)品各組分為均勻的液體，無凝膠、結(jié)塊。

　　3.2.2 物理力學(xué)性能

　　產(chǎn)品的物理力學(xué)性能見表1。

　　

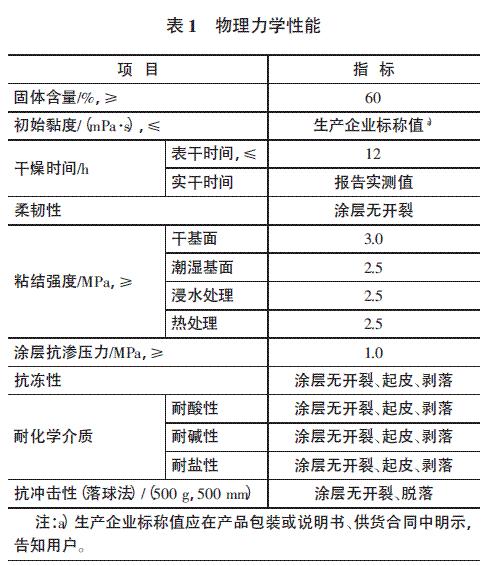

表1 物理力學(xué)性能

　　4·試驗方法與檢驗規(guī)則

　　4.1 試驗條件與制樣方法

　　10)%，養(yǎng)護水溫度條件：(20±2)℃。將試樣按生產(chǎn)企業(yè)規(guī)定的比例混合均勻，用毛刷分3～5次涂布于試驗基材表面，每次間隔30～60min，涂層干燥后總厚度為0.2～0.3mm。

　　4.2 試驗方法

　　4.2.1 外觀

　　涂料各組分分別攪拌后目測。

　　4.2.2 固體含量

　　將試樣按生產(chǎn)企業(yè)規(guī)定的比例混合均勻后，按GB/T16777—2008《建筑防水涂料試驗方法》第5章反應(yīng)型涂料的規(guī)定進行試驗。

　　4.2.3 初始黏度

　　將試樣按生產(chǎn)企業(yè)規(guī)定的比例混合，攪拌5min，按GB/T2794—1995《膠粘劑黏度的測定》中5.1的規(guī)定采用旋轉(zhuǎn)黏度計測定初始黏度，結(jié)果計算精確到1mPa·s。

　　4.2.4 表干時間、實干時間

　　按4.1將試樣涂刷于規(guī)定的鋁板上，在實驗室條件下靜置，按GB/T16777—2008第16章的規(guī)定測定表干時間和實干時間。

　　4.2.5 柔韌性

　　實驗室試驗條件：溫度(23±2)℃，相對濕度(50±按4.1將試樣涂刷于規(guī)定的馬口鐵板上，涂刷面積150mm×25mm，在實驗室條件下養(yǎng)護(168±2)h，將馬口鐵板涂層面朝上，用雙手緊壓于Φ50mm的圓棒上彎曲180°，靜止2～3s，觀察涂膜表面有無開裂現(xiàn)象。彎曲時兩手應(yīng)對稱于圓棒中心線。
