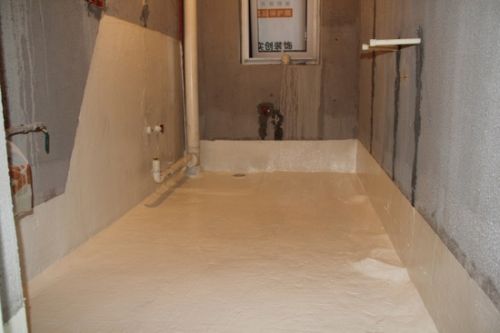

JS防水涂料由柔性聚合物液料和剛性無機粉料組成，產(chǎn)品兼顧了柔性材料適應(yīng)基層變形能力強、成膜連續(xù)性好特點，同時融合了無機材料耐久性好，與水泥基面完全相容的優(yōu)勢。但是在實際使用的過程中會有不按規(guī)定的液粉比配料，甚至摻入灰水泥使用的現(xiàn)象，導(dǎo)致產(chǎn)品配方被完全改變，從而帶來一系列的質(zhì)量隱患。

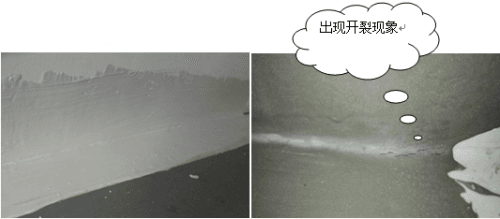

以上圖片左邊是JS按照正常配比，右邊是加了粉料50%的水泥，在墻地交接處涂刷測試，一天后加水泥的涂料出現(xiàn)開裂現(xiàn)象。JS在成膜機理上，無機膠凝材料與液料中的水發(fā)生水化反應(yīng)，形成一定量的水化凝膠體，而乳液中聚合物顆粒向漿料中分散，吸附在水泥和水泥水化產(chǎn)物以及填料表面。隨著水分的消耗和散失，聚合物顆粒之間逐漸靠攏，最終相互凝聚在一起，并黏結(jié)水化和未水化的水泥顆粒而形成涂膜。而水泥水化的過程會產(chǎn)生收縮，水泥摻量過大必然會增大水化過程中的收縮應(yīng)力，尤其是在陰角應(yīng)力比較集中地部位，開裂就很容易產(chǎn)生。JS防水涂料在使用的過程中一定要按照嚴格的配比，如果涂料過于粘稠可以根據(jù)實際情況加不超過15%的水，不可摻入普通硅酸鹽水泥使用。
注意事項：
1、施工前進行基層處理，保證基層堅實、平整。
2、第一遍涂刷前對基層先進行充分潤濕，在沒有明水的情況下可進行第一遍涂刷。
3、如有必要可在管根、陰角部位鋪貼網(wǎng)格布增強處理。
4、防水涂料層要薄涂施工，每層涂膜要干透、不粘手才能進行下遍涂刷。
5、下遍施工涂刷與上遍涂刷方向垂直，采用十字交叉涂刷。
6、防水層沒有固化，不能在上面踩踏，防水保護層未施工禁止進行其他工序的作業(yè)。
7、第一次閉水試驗合格后，應(yīng)立即做好防水保護層。
8、不能使用超過存放日期和使用日期的防水涂料。
9、施工氣溫需要高于5度，不得高于35℃。陰雨天和基層有明水不能施工。
10、本涂料需要完全固化才能進行下道工序，固化時間不少于2天。
