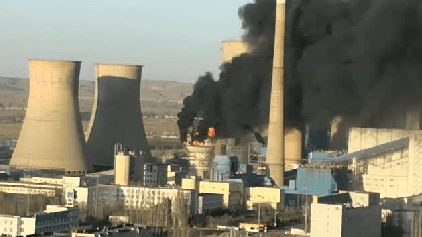

【中國涂料采購網(wǎng)】3月23日下午16時43分，正在新建施工中的國電元寶山發(fā)電有限責(zé)任公司2號機(jī)組脫硫吸收塔發(fā)生火災(zāi)，該工程由湖南永清環(huán)保股份有限公司承建。

　　火災(zāi)發(fā)生后，赤峰市區(qū)兩級領(lǐng)導(dǎo)及有關(guān)部門人員立即趕到現(xiàn)場指揮滅火，赤峰市資源型城市經(jīng)濟(jì)轉(zhuǎn)型開發(fā)試驗區(qū)消防中隊立即組織力量趕到現(xiàn)場進(jìn)行撲救，赤峰市消防支隊、元寶山區(qū)消防大隊消防人員也相繼趕到現(xiàn)場參與撲救。目前，火情已得到控制，明火已被撲滅，無人員傷亡報告，在建中的脫硫塔已經(jīng)垮塌，火災(zāi)發(fā)生原因正在進(jìn)一步調(diào)查中。



　　由于火災(zāi)發(fā)生原因正在進(jìn)一步調(diào)查中，具體信息以官方事故調(diào)查報告為準(zhǔn)。

　　以下為學(xué)習(xí)資料，與此次事故無關(guān)。

　　脫硫塔著火事故，根源均是防腐材料

　　近幾年隨著環(huán)保意識的加強(qiáng)及環(huán)保法規(guī)的完善，各企業(yè)紛紛增加脫硫工藝，脫硫塔的建設(shè)項目逐年增多，在對脫硫塔的防腐過程中由于施工不當(dāng)引起的火災(zāi)事故時有報道，網(wǎng)上搜索“脫硫塔著火”關(guān)鍵詞時一條條新聞一張張圖片讓人觸目驚心，如果有心人仔細(xì)研讀這些事故追查原因，大家不難發(fā)現(xiàn)絕大多數(shù)事故均是：防腐材料著火。

　　目前人們常用的玻璃鱗片膠泥，主要由60%左右901乙烯基樹脂、酮類固化劑、20%左右玻璃鱗片、15%滑石粉等填料、2%苯乙烯稀釋劑組成，在施工時為了使涂料具有流動性需加入10%左右苯乙烯作為稀釋劑，苯乙烯因分子量較大，揮發(fā)性較差，在玻璃鱗片的魚鱗結(jié)構(gòu)良好的防滲遮蔽作用下，苯乙烯更難揮發(fā)，因此在玻璃鱗片膠泥施工完畢后較長時間內(nèi)涂層中依然存在大量苯乙烯，安全隱患增加;苯乙烯蒸汽密度大于空氣，當(dāng)苯乙烯揮發(fā)后會沉降到施工區(qū)域底部，隨著時間的延長，底部苯乙烯的濃度越來越高甚至?xí)_(dá)到其爆炸極限。

　　玻璃鱗片膠泥的耐溫極限大約在180℃左右，當(dāng)遇到電焊等高溫時，涂層遭到破壞，封閉在涂層內(nèi)的苯乙烯、有機(jī)樹脂等充分與空氣接觸具備了燃燒的條件從而產(chǎn)生燃燒，如玻璃鱗片膠泥的耐溫幅度大幅升高至短暫高溫不破壞，則會因涂層隔絕氧氣而不具備燃燒條件而杜絕或延緩燃燒，但遺憾的是制作玻璃鱗片膠泥的樹脂因結(jié)構(gòu)原因無法實現(xiàn)較大幅度的耐溫提升，且該成膜物自身就是可燃有機(jī)物。

　　資料來源：內(nèi)蒙古化工
